XVM振动电机

　　XVM振动电机的技术特点：　　1）此型号振动电机系采用技术设计生产的振动电机。　　2）的设计技术：所有参数的计算及其优化设计均由计算机工作站完成。精密的加工工艺、严格的质量体系，保证了振动电机工作状态下各部件配合、承力在范围内。　　3）特殊的电磁设计：振动电机所需要配置的定、转子均采用具有优质导磁性能的硅钢片，减少铁芯的涡流损耗，保证强大的起动力矩，可快速达到额定运转速度。　　4）重载型轴承设计：所采用轴承均为重载型特制轴承，足以承受和传递径向激振力和轴向负荷，并有良好的散热能力。双重密封设计，保证在严重粉尘环境下的轴承室清洁。选用进口耐高温轴承锂基脂润滑油，延长轴承使用寿命。　　5）无极调节：振动电机两端的激振块上标有精确的刻度盘，可以非常容易的调节激振力及工作力矩从零到大的无极调节，满足工作需要。　　6)XVM振动电机的设计可适用于各种标准电压及频率的三相交流电源，如适用于中国、欧洲的220/380V、50HZ电压等级；美国的230/460V、60HZ电压等级；日本的220V、50/60HZ电压等级等，能应用于世界各地。还可适用各种电气制动方式，如能耗制动、反接制动等。型号振次r.p.m大激振力[N]功率[kw]电流功率因数效率起动电流倍数重量[kg]图号外型及安装尺寸(mm)紧固螺栓ABCDEFGHJKMxvm0.7-22870 1460 980 7407000.150.380.86703.812A240929013012016011701602240M10xvm1.5-215000.150.380.86703.816A240929013012016011701602240M10xvm2.5-225000.250.580.86764.620A31014310014013017013801802645M12xvm 5-250000.401.010.83724.832A342173120150160200181002403654M16xvm 8-280000.751.760.88746.348B390192140170210220181102702060M16xvm 16-2160001.102.800.86706.176B466250180235230285191403152275M18xvm 25-2250001.804.300.90715.6110B560285224270274330211573402480M20xvm 32-2320002.205.100.90736.3168B6003201803502704203217639026100M30xvm 50-2500003.508.180.89737.9216B6803731553903104703419842030110M33xvm 1.2-412000.070.300.61603.016A240929013012016011701602240M10xvm 2.5-425000.100.320.69664.624A31014310014013017013801802645M12xvm 5-450000.200.650.67705.442A378173120150160200181002403654M16xvm 8-480000.401.140.72736.258B410192140170210220181102702060M16xvm 16-4160000.752.080.74746.682B466250180235230285191403152275M18xvm 32-4320002.004.730.84776.1142B560285224270274330211573402480M20xvm 50-450002.506.250.83736.1180B6003201803502704203217639026100M30xvm 75-4750004.0010.140.82746.6245B6803731553903104703419842030110M33xvm100-41000006.5016.880.82717.6465C8604201404404205203424049035120M33xvm 120-41200008.0019.400.83767.5508C8904201404404205203424049035120M33xvm 140-414000010.0024.160.82757.1566D9304801184604905503826052035120M36xvm 160-416000010.0024.160.82757.1619D9304801184604905503826052035120M36xvm 2.5-625000.200.700.60714.342A378173120150160200181002403654M16xvm 5-650000.401.230.67744.158B438192140170210220181102702060M16xvm 10-6100000.752.180.67785.882B466250180235230285191403152275M18xvm 16-6160001.103.030.71785.6102B540250180235230285191403152275M18xvm 20-6200001.504.100.71816.6130B560285224270274330211573402480M20xvm 30-6300002.206.100.69806.1180B6003201803502704203217639026100M30xvm 40-6400003.007.400.73845.9235B6603201803502704203217639026100M30xvm 50-6500003.709.600.71836.3290B6803731553903104703419842030110M33xvm 75-675005.5012.600.82818.0380B7304202484403705203824049035120M36xvm 100-61000007.5017.930.79817.7510C8604201404404205203424049035120M33xvm 120-61200009.5021.700.81836.8590D8904801184604905503826052035120M36xvm 140-61400009.5021.700.81836.8625D9304801184604905503826052035120M36xvm 160-616000012.0027.370.82816.4695D9804801184604905503826052035120M36xvm 180-618000014.0031.870.83816.5780D10505101205205316104527056038125M42xvm 5-850000.401.620.57683.282B466250180235230285191403152275M18xvm 10-8100000.752.900.57724.1131B560285224270274330211573402480M20xvm 16-8160001.504.020.70804.6149B600285224270274330211573402480M20xvm 20-8200002.205.930.69804.7185B6003201803502704203217639026100M30xvm 30-8300003.008.100.69825.6292B6803731553903104703419842030110M33xvm 50-8500004.0010.600.69826.0380B7304202484403705203824049035120M36xvm 75-8750006.5017.100.68815.6510C8604201404404205203424049035120M33xvm 100-81000008.5021.800.73815.4625D9304801184604905503826052035120M36

相关产品：

YZUL振动电机

YZS振动电机

YZO振动电机

立即咨询

　　XVM振动电机的技术特点：

　　1）此型号振动电机系采用技术设计生产的振动电机。

　　2）的设计技术：所有参数的计算及其优化设计均由计算机工作站完成。精密的加工工艺、严格的质量体系，保证了振动电机工作状态下各部件配合、承力在范围内。

　　3）特殊的电磁设计：振动电机所需要配置的定、转子均采用具有优质导磁性能的硅钢片，减少铁芯的涡流损耗，保证强大的起动力矩，可快速达到额定运转速度。

　　4）重载型轴承设计：所采用轴承均为重载型特制轴承，足以承受和传递径向激振力和轴向负荷，并有良好的散热能力。双重密封设计，保证在严重粉尘环境下的轴承室清洁。选用进口耐高温轴承锂基脂润滑油，延长轴承使用寿命。

　　5）无极调节：振动电机两端的激振块上标有精确的刻度盘，可以非常容易的调节激振力及工作力矩从零到大的无极调节，满足工作需要。

　　6)XVM振动电机的设计可适用于各种标准电压及频率的三相交流电源，如适用于中国、欧洲的220/380V、50HZ电压等级；美国的230/460V、60HZ电压等级；日本的220V、50/60HZ电压等级等，能应用于世界各地。还可适用各种电气制动方式，如能耗制动、反接制动等。

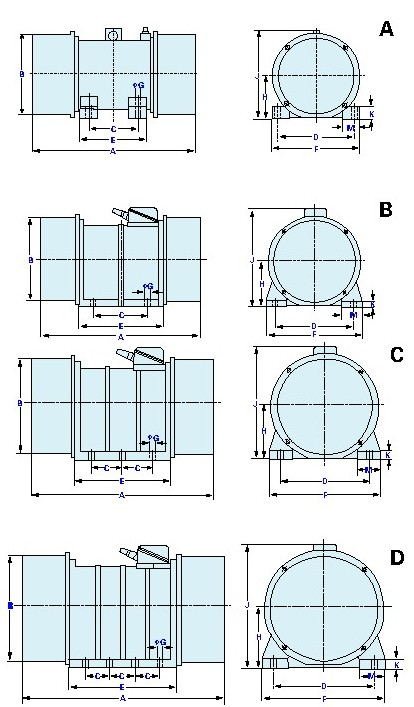

型号	振次r.p.m	大激振力 [N]	功率 [kw]	电流	功率因数	效率	起动电流倍数	重量 [kg]	图号	外型及安装尺寸 (mm)											紧固螺栓
										A	B	C	D	E	F	G	H	J	K	M
xvm0.7-2	2870 1460 980 740	700	0.15	0.38	0.86	70	3.8	12	A	240	92	90	130	120	160	11	70	160	22	40	M10
xvm1.5-2		1500	0.15	0.38	0.86	70	3.8	16	A	240	92	90	130	120	160	11	70	160	22	40	M10
xvm2.5-2		2500	0.25	0.58	0.86	76	4.6	20	A	310	143	100	140	130	170	13	80	180	26	45	M12
xvm 5-2		5000	0.40	1.01	0.83	72	4.8	32	A	342	173	120	150	160	200	18	100	240	36	54	M16
xvm 8-2		8000	0.75	1.76	0.88	74	6.3	48	B	390	192	140	170	210	220	18	110	270	20	60	M16
xvm 16-2		16000	1.10	2.80	0.86	70	6.1	76	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 25-2		25000	1.80	4.30	0.90	71	5.6	110	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 32-2		32000	2.20	5.10	0.90	73	6.3	168	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 50-2		50000	3.50	8.18	0.89	73	7.9	216	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 1.2-4		1200	0.07	0.30	0.61	60	3.0	16	A	240	92	90	130	120	160	11	70	160	22	40	M10
xvm 2.5-4		2500	0.10	0.32	0.69	66	4.6	24	A	310	143	100	140	130	170	13	80	180	26	45	M12
xvm 5-4		5000	0.20	0.65	0.67	70	5.4	42	A	378	173	120	150	160	200	18	100	240	36	54	M16
xvm 8-4		8000	0.40	1.14	0.72	73	6.2	58	B	410	192	140	170	210	220	18	110	270	20	60	M16
xvm 16-4		16000	0.75	2.08	0.74	74	6.6	82	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 32-4		32000	2.00	4.73	0.84	77	6.1	142	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 50-4		5000	2.50	6.25	0.83	73	6.1	180	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 75-4		75000	4.00	10.14	0.82	74	6.6	245	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm100-4		100000	6.50	16.88	0.82	71	7.6	465	C	860	420	140	440	420	520	34	240	490	35	120	M33
xvm 120-4		120000	8.00	19.40	0.83	76	7.5	508	C	890	420	140	440	420	520	34	240	490	35	120	M33
xvm 140-4		140000	10.00	24.16	0.82	75	7.1	566	D	930	480	118	460	490	550	38	260	520	35	120	M36
xvm 160-4		160000	10.00	24.16	0.82	75	7.1	619	D	930	480	118	460	490	550	38	260	520	35	120	M36
xvm 2.5-6		2500	0.20	0.70	0.60	71	4.3	42	A	378	173	120	150	160	200	18	100	240	36	54	M16
xvm 5-6		5000	0.40	1.23	0.67	74	4.1	58	B	438	192	140	170	210	220	18	110	270	20	60	M16
xvm 10-6		10000	0.75	2.18	0.67	78	5.8	82	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 16-6		16000	1.10	3.03	0.71	78	5.6	102	B	540	250	180	235	230	285	19	140	315	22	75	M18
xvm 20-6		20000	1.50	4.10	0.71	81	6.6	130	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 30-6		30000	2.20	6.10	0.69	80	6.1	180	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 40-6		40000	3.00	7.40	0.73	84	5.9	235	B	660	320	180	350	270	420	32	176	390	26	100	M30
xvm 50-6		50000	3.70	9.60	0.71	83	6.3	290	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 75-6		7500	5.50	12.60	0.82	81	8.0	380	B	730	420	248	440	370	520	38	240	490	35	120	M36
xvm 100-6		100000	7.50	17.93	0.79	81	7.7	510	C	860	420	140	440	420	520	34	240	490	35	120	M33
xvm 120-6		120000	9.50	21.70	0.81	83	6.8	590	D	890	480	118	460	490	550	38	260	520	35	120	M36
xvm 140-6		140000	9.50	21.70	0.81	83	6.8	625	D	930	480	118	460	490	550	38	260	520	35	120	M36
xvm 160-6		160000	12.00	27.37	0.82	81	6.4	695	D	980	480	118	460	490	550	38	260	520	35	120	M36
xvm 180-6		180000	14.00	31.87	0.83	81	6.5	780	D	1050	510	120	520	531	610	45	270	560	38	125	M42
xvm 5-8		5000	0.40	1.62	0.57	68	3.2	82	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 10-8		10000	0.75	2.90	0.57	72	4.1	131	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 16-8		16000	1.50	4.02	0.70	80	4.6	149	B	600	285	224	270	274	330	21	157	340	24	80	M20
xvm 20-8		20000	2.20	5.93	0.69	80	4.7	185	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 30-8		30000	3.00	8.10	0.69	82	5.6	292	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 50-8		50000	4.00	10.60	0.69	82	6.0	380	B	730	420	248	440	370	520	38	240	490	35	120	M36
xvm 75-8		75000	6.50	17.10	0.68	81	5.6	510	C	860	420	140	440	420	520	34	240	490	35	120	M33
xvm 100-8		100000	8.50	21.80	0.73	81	5.4	625	D	930	480	118	460	490	550	38	260	520	35	120	M36
