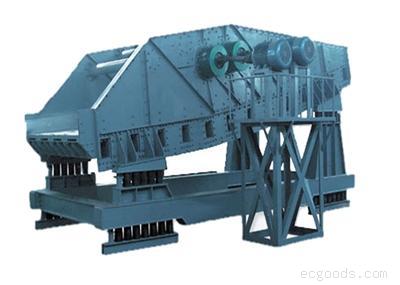

多元高 效筛是新乡市诚信振动设备有限公司自主研发的的新一代产品。专门适用于烧结矿、原料筛分，筛板采用双层棒条筛板，筛分效率高，环保效果显著。　　结构特点　　一、分段筛分、筛机整体不振动、筛网振动　　多元高 效筛和传统的振动筛不同，它不是整体参与振动的，筛机的侧板、顶盖、底座都是固定部件，不参与振动，只有筛网参与振动。　　二、封闭结构　　多元高 效筛应用在粉尘较多的工况条件下，做成全封闭结构，使粉尘不外泄，符合环保要求。　　三、较大的振幅和较小的动负荷　　多元高 效筛由于采用了筛网振动而筛体不振动的工艺特点，所以筛机动态应力可以降至低，故振幅可以大大提高，动负荷却可以大大降低。　　四、较小的功率　　由于多元高 效筛的振动部件少，参振质量小，所以它的功率可以降到低。与传统筛机相比，功率可降低一倍以上。　　五、独特的PLC控制系统　　多元高 效筛一般采用多台电机拖动，每台电机启动时间间隔为10-15秒，顺向开机、逆向停机，达到空车启动和停止的目的。筛机上不存料，以便于观测。多元高 效筛采用PLC来控制整台设备的启动、停机、手动、远程控制等一系列动作。　　六、易维护性　　我们把多元高 效筛的参振部件做成模块化、标准化，以便整体快速更换，地面检修，为安全生产赢得时间。　　七、运行成本低　　多元高 效筛振动部件少，参振部件质量小，它的功率也很小。它是所有筛机中功率小的一种。筛板是高 效筛的易损件，但筛板造价低廉。高 效筛的低运行成本是传统筛机不能比拟的。　　八、多元高 效筛的技术优势　　多元高 效筛是振动筛的一种，是利用振动的机械原理来实现筛分的。它体现的技术特点是：分段筛分、筛机整体不振动，筛板振动、有较大的工作振幅。筛机谋求大的筛分面积、大的开孔率、从而达到大的筛分效率。　　多元高 效筛处理湿粘的细煤没有任何问题，处理较大颗粒的原煤效果更好。和常见的滚轴筛相比，多元高 效筛在同等的筛分面积条件下，功率更低、不堵、不卡，通过能力更强、开孔率更高、筛分效果至少可提高三倍以上，且自动化程度高，维护量由于检修点的减少而会大大减少。技术参数（细筛）设备型号筛孔尺寸mm电机转速r/min电机功率kw双振幅mm入料粒度mm处理能力t/h外型尺寸长×宽×高mmCDYS-2006—127202×7.515—25≤502004084×3230×2361CDYS-3006—127203×7.515—25≤503006500×3250×3600CDYS-4006—127203×7.515—25≤504006500×3500×3600CDYS-5006—127203×7.515—25≤505006500×3750×3600CDYS-6006—127203×1115—25≤506006500×4250×3600CDYS-8006—127204×1115—25≤508007642×4688×4400CDYS-10006—127205×1115—25≤5010008900×4810×5048 技术参数（粗筛）设备型号筛孔尺寸mm电机转速r/min电机功率kw双振幅mm入料粒度mm处理能力t/h外型尺寸长×宽×高mmCDYS-60030-507301×1115-25≤3006002910×3464×2050CDYS-80030-507301×1115-25≤3008002910×3664×2050CDYS-100030-507302×1115-25≤30010004318×3664×3200CDYS-150030-507302×1115-25≤30015004318×3864×3200CDYS-200030-507303×1115-25≤30020005410×4085×4045CDYS-250030-507303×1115-25≤30025005410×4385×4045

　　弹性环保筛是我公司开发的较细颗粒湿粘物料分级的大处理量环保筛。主要针对物料水分含量在10%以上，物料粒度10mm 以下的难筛物料。可广泛适用于矿山、冶金、煤碳、建材、水电、火力发电、城市煤气、城市垃圾、污水净化等行业工艺流程中的物料分级。　　性能特点　　一、筛网大振幅 40-50mm，抛射加速度 30-50g,物料弹跳幅值是常规　　振动筛的数 10 倍，可彻底松散各种难筛物料.　　二、弹性筛网做伸缩运动、筛网拉伸 0-5mm,网孔宽度产生微量增大(筛网呼吸)，可实现完全不阻塞网孔筛网表面湿粘物料，无粘附、无卡阻现象。　　三、筛机给料端配备缓冲板，可以高位差给料，筛网工作可靠性高。　　四、筛机干式筛分透筛率更高、筛分效率更高、生产能力更大。　　五、筛网振动，筛箱不参振，整体筛机静态密封，环保效果好。　　六、内部筛网可以多元制作，完成大处理量物料筛分　　七、筛机采用进口原材料制作的高性能弹性筛网、弹性连杆板、支承　　板、膜片联轴器及主机传动系统，筛网使用寿命长（具体使用寿命根据筛　　机处理量和物料状况换算确定），筛机可靠性高。　　八、传动机构以 10-11.6HZ 的频率作业，整机动负荷小，适用于各种　　静承重场合的设备更新，对基础冲击力小，无共振现象产生。　　九、筛网为压装形式 ，更换快捷方便，节省时间和维修成本。　　十、电机功率小，比起其他振动筛可以节省能耗 30%。　　弹性环保筛适合筛分的物料　　弹性环保筛目前市场上适合较细湿粘物料筛分的两种筛板　　1、适合入料粒度较小≤20mm,料层较薄≤50mm 时，水分10%-20%的物料筛分　　2、适合入料粒度较大大于＞20mm,料层较厚大于 50mm 时，水分 10%-20%的物料筛分　　根据我们的弹性环保筛在各大钢厂使用的经验，一般钢铁厂的物料更适合采用第二种弹性环保筛筛板。

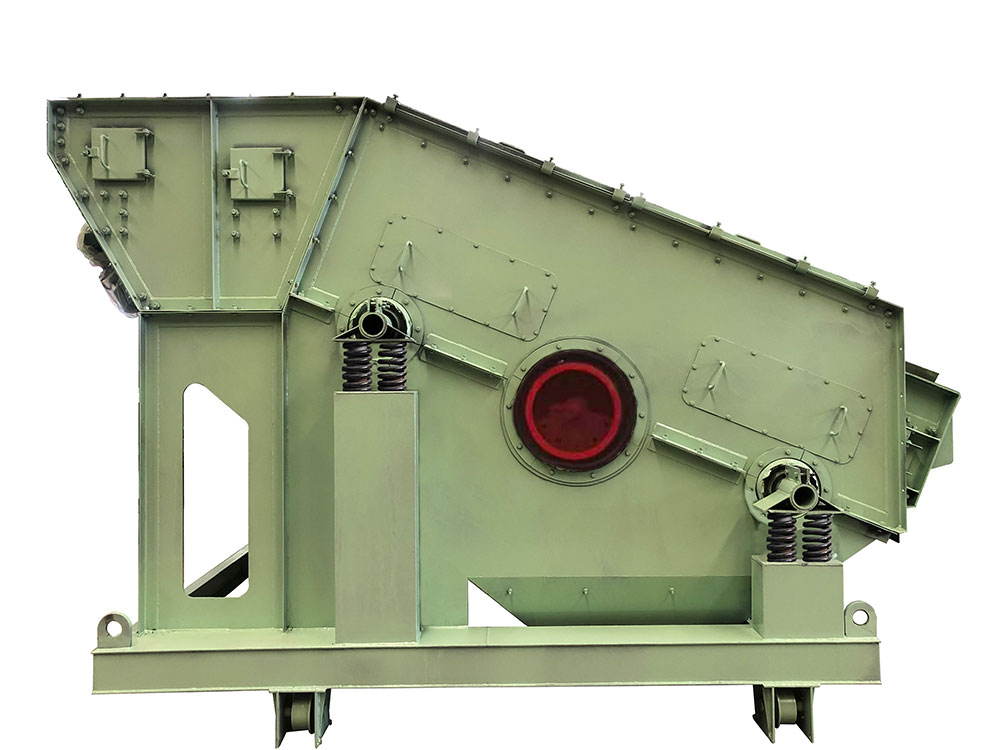

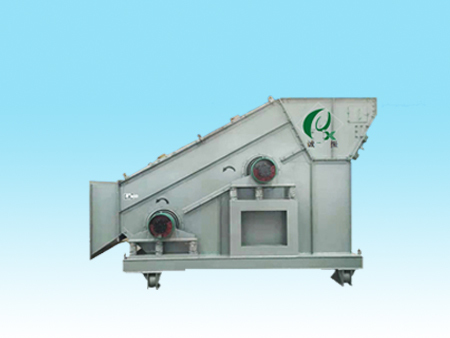

　　给料环保筛是我公司针对高炉槽下烧结矿（干料）筛分新研发的一种新型环保筛，也可用于其它环保要求非常高的工艺环镜中。可以根据物料特性的不同和工艺的要求，配置不同材质、不同孔型的筛板，以满足生产工艺的需要。我公司已获得此产品专 利。　　该给料环保整合筛，通过支撑杆和螺栓的配合使用，使得溜槽可与箱体之间由软连接转换为硬连接，避免溜槽与箱体采用软连接而导致软连接处容易损坏的问题，降低了维修成本，降低装置在给料过程中的粉尘外溢量。图2　　图2 为本公司的给料环保筛的三维视图　　产品特点：　　1、给料机与振动筛合二为一，整个给料机在振动筛的入料端的密封体内，给料机的振动源在密封体的外部，通过橡胶软连接与密封罩连接，大大节省了高度空间，　　2、振动给料机放置于振动筛内部，减少了灰尘外溢的开放点，将闸门溜槽直接插进振动筛入料口的给料部分，提高了环保效果。　　3、整体振动筛，筛网振动，筛帮不参振，减小了参振质量，降低了对楼板冲击。　　4、此结构形式激振器外置在筛帮外，杜绝了大量灰尘易进入轴承室的可能性，轴承使用寿命长。　　5、烧结筛板为双层棒条筛，筛分效率高，焦筛采用不锈钢棒条或陶瓷棒条，耐磨使用寿命长。　　6、此结构整体密封好，环保效果好。　　7、给料系统被密封在振动筛进料端，物料从矿槽落料闸门到给料机，再到振动筛及其筛上物出料端落料溜槽，以及筛下物到落料漏斗及溜槽，实现了全部硬连接密封无灰尘外溢点，可以取消原高炉槽下除尘系统，更大程度节省了高炉槽下所有振动筛的除尘耗能及环保设备的维修材料成本及人工成本。　　8、此结构振动筛，筛体本身终身免维护，只更换筛板和激振器。

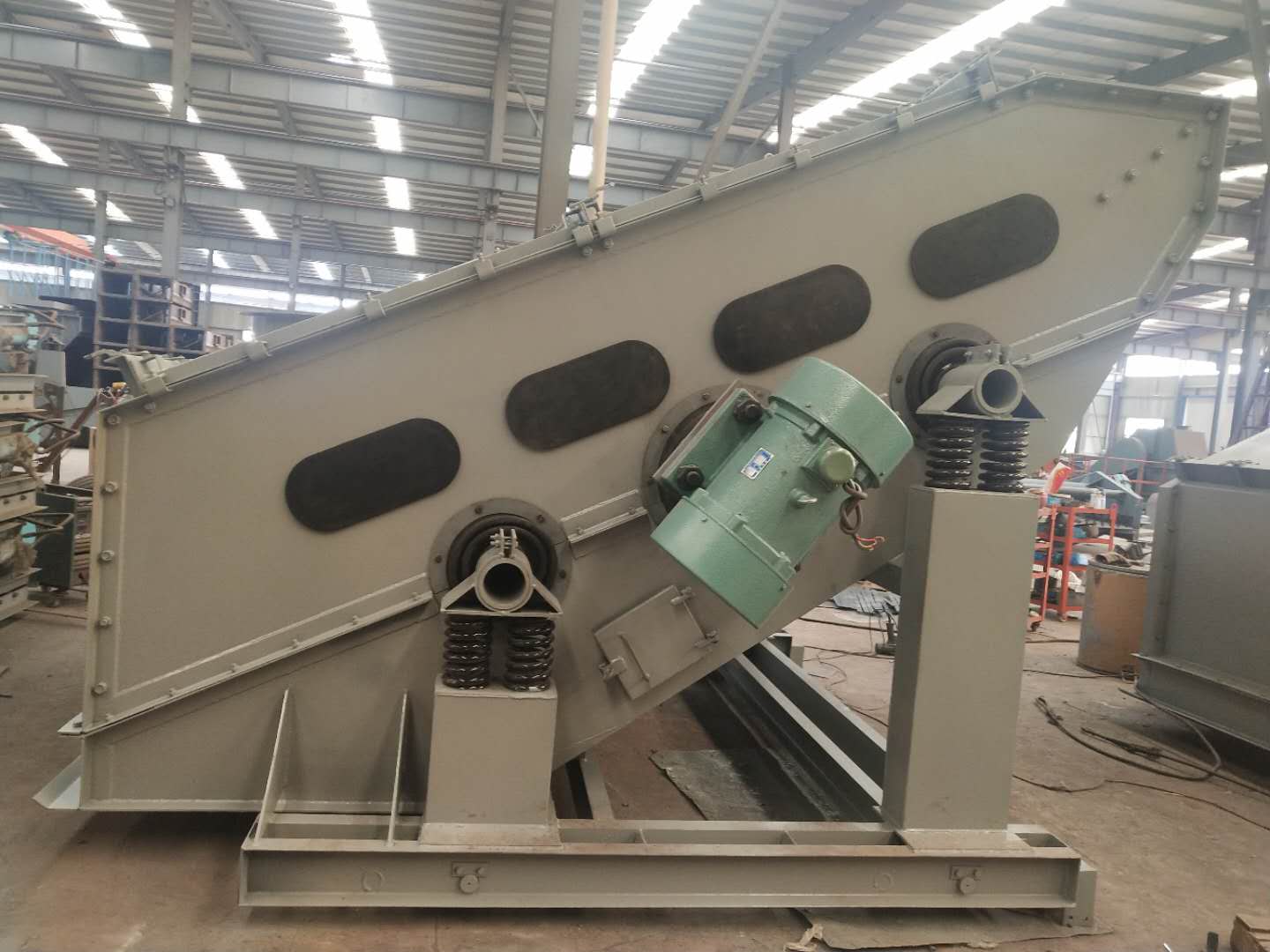

　　（1）设计背景　　目前国内冶金行业建材行业所用小型振动筛多为整体振动或给料筛分一体机，而整机振动筛占80%市场，尤其冶金行业钢铁厂的高炉槽下筛分设备为多。其环保效果差，维修困难，已成为亟待解决的主要问题。为改观这些使用现场的环保效果及维护难度大的问题，我公司特推出双元直线环保筛，此设计已获得国家新型实用专 利（专 利号为:ZL 2019 2 0136192.7）（2）双元直线环保筛简介　　SZHS系列双元直线环保筛是我公司根据环保需求与人力资源紧缺条件下研制的一种小型环保筛分设备，适合处理量300t/h以下的工艺要求中使用。　　（3）结构　　振动给料机与振动筛合二为一，振动给料机在进料口方向，筛分在出料口方向。给料筛分在同一静态密封空间完成工作。振动筛振源采用两台振动电机平行安装密封的筛箱两侧，结构简单，维修方便。　　（4）工作原理　　振动给料机有两台振动电机在反向转动状态下将物料输送至振动筛筛面上，振动筛筛网托轴两侧由两台平行的振动电机反向转动产生直线运动，将物料进行分级。　　（5）结构优势特点　　1.给料机与振动筛合二为一，整个给料机在振动筛的入料端的密封体内。给料机的振源在密封体的外部。通过橡胶软连接与密封罩连接，大大节省了高度空间。　　2.振动给料机放置于振动筛内部，减少了灰尘外溢的缺点，将闸门溜槽直接插进振动筛入料口的给料机内，提高了环保效果。　　3.整筛筛网振动，筛帮不参振，减小了参振质量，降低了对楼板的冲击。　　4.振源置于筛箱外侧，拆卸方便，节省人工成本。　　5.参振质量小，电机功率小，能耗低。　　6.振源置于筛箱外侧，灰尘不易进入轴承室，延长了轴承使用寿命。　　7.给料系统被密封在振动筛进料端，物料从矿槽落料闸门到给料口，再到振动筛及其筛上物出料端落料溜槽以及筛下物到落料漏斗及溜槽，实现了全部硬连接密封。无灰尘外溢点，可以减少高炉槽下筛分系统除尘口，更大程度节省了所有振动筛的除尘耗能以及环保设备维修材料成本和人工成本。　　8.双源直线环保筛与给料环保一体机相比更加人性化设计维修简单便捷。　　（6）证书

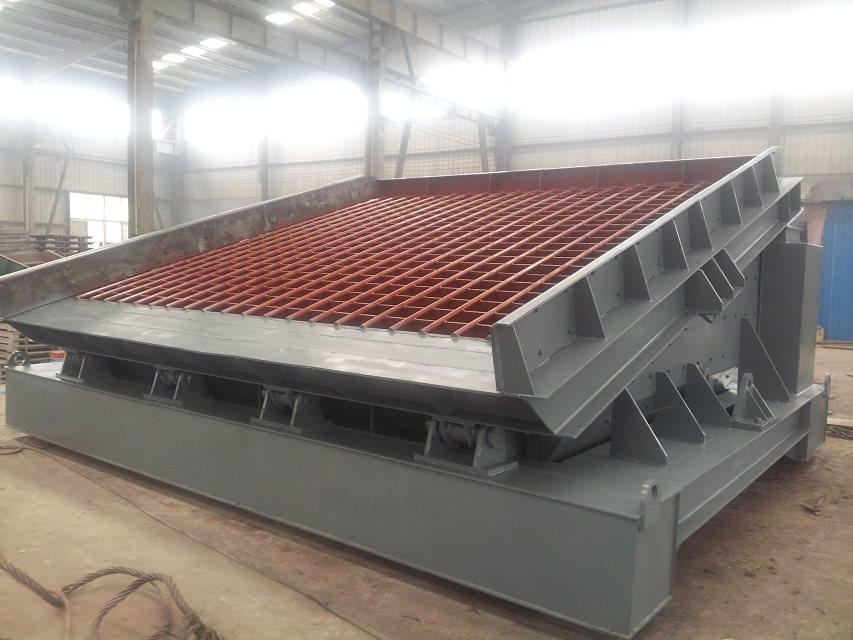

　　产品介绍：　　振动煤篦是燃煤火电厂自动卸煤的必备配套设备。本公司根据各电厂现场条件和用户反映的问题对卸煤篦进行了较大的改进，设计了CZBP型下支撑式振动平煤篦，能有效解决卸煤篦堵煤、粘煤和大块料不易清除等问题。并擅用于在新、老基础上设计、安装、制造。　　结构特点：　　CZBP型振动煤篦由平篦、车道篦、弹簧支撑座、振动电机、电气控制箱等组成。平篦一组三块分别设置在车道篦的中间和两边。每块平篦由钢板制成纵、横隔板并焊成各种规格的方格。　　每块平篦由多个弹簧支撑座制成均布在煤沟水泥基础或横梁上。弹簧支撑座的座板焊接预埋钢板上。每块平篦的纵向两端各有一吊篮，吊篮中固定一台振动电机。弹簧支撑座及振动电机均有可开卸的盖板供检修使用。在卸煤厂房立柱上装有电气控制箱，直接联通振动电机。由此组成一组可产生振动的卸煤机构。　　工作原理：　　当自卸汽车中的煤被卸入煤篦上形成煤堆，汽车开出煤篦区域，由人工按下电气控制箱电机控制按钮。随着振动电机的运转，电机产生的激振力使平篦在弹簧支撑座上作上、下扇形运动。运动的频率达960次/分钟；运动的幅度为3-5mm。物料随煤篦作惯性上下运动，煤堆被振松，小于篦孔的物料迅速从篦孔落入煤沟；少数大于篦孔的石块、木块等在振动中与细煤分离并暴露留在煤篦表面，可以很方便地被人工清除。有些大块煤也能在振动的过程中振碎落入煤沟。

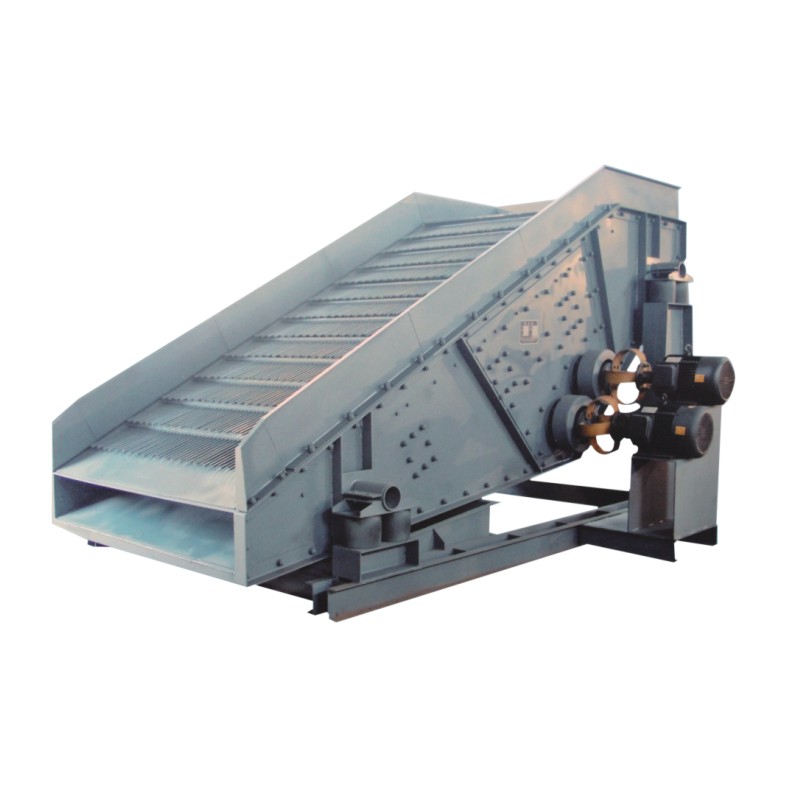

　　产品用途：　　CZXD香蕉型振动筛分机是一种自同步重型等厚筛，广泛应用于矿山大物料量采选作业中的筛选处理。我公司在消化吸收国外技术基础上，自行设计生产处CZXD香蕉型振动筛分机。与同样规格传统筛比较，CXZD香蕉型振动筛分机处理量更大，其单位面积处理量为传统分级筛的1.5~2倍。是目前性能好，受欢迎的一种振动筛。　　工作原理：　　CXZD香蕉型振动筛分机在入料端有一斜坡面，先以34°开始，紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式，从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层高，呈现均匀状态，筛分效率显著提高，比相同有效面积振动筛的处理量提高1-2倍，对于细粒含量高，特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时，CXZD香蕉型振动筛分机具有极高的筛分效率。　　技术参数：用途型号大入料粒度mm处理量t/h电机分级功率KW脱水脱介ZXD-12*61≤300130-4202*11ZXD-12*61≤300130-4202*15ZXD-18*61≤300200-6402*15ZXD-18*61≤300200-6402*30ZXD-24*61≤300260-14002*22ZXD-24*61≤300260-14002*30ZXD-30*61≤300330-17002*30ZXD-30*73≤300360-18002*30ZXD-36*61≤300400-20002*30ZXD-36*73≤300440-22002*30ZXD-24*61≤300460-24002*45ZXD-42*86≤300650-28002*55ZXD-12*61≤8080-1502*11ZXD-12*61≤8080-1502*15ZXD-18*61≤80120-2102*15ZXD-18*61≤80120-2102*30ZXD-24*61≤80160-2402*22ZXD-24*61≤80160-2402*30ZXD-30*61≤80200-3602*30ZXD-30*73≤80240-4202*30ZXD-36*61≤80240-430Y250M-4ZXD-36*73≤80290-500Y280S-4ZXD-42*86≤80360-700Y315S-4　　外形示意图：

　　方形摇摆筛系列筛机是满足大产量、高精度需求的用户而研发设计的一种高 效筛分设备。它广泛用于化工、冶金、矿业、饲料业、食品等多个行业。尤其适用于重碱、食盐、树脂、复合肥、大小颗粒尿素、饲料、还原铁粉、氧化锆、陶粒、重晶石等　　工作原理　　1.方形摇摆筛是采用了进口普通电机做传动源,并且引进德国技术,传动方式为仿人工式。　　2.运动轨迹为向前向左右画椭圆形轨迹,从而使物料贴近网面,在筛网上面也采用椭圆曲线运动,使物料在筛面上停留时间长久,从而达到有效筛分。特点　　 　　1、全封闭的结构，粉尘不飞扬，采用偏重平衡，使筛机振动小、噪音低。符合环境环保要求。　　2、组合圆周、椭圆、直线三种运动方式，筛分效果好。适合多种物料筛分。　　3、配备自动张紧和自动清洁的筛网安装系统，使筛网利用率高、寿命长，换网结构简便快捷。　　4、加强型机座，保证设备运转更平衡，亦可根据实际场地情况采用吊挂式结构满足客户改造需要。　　5、改进钢丝绳吊挂结构，避免钢丝磨损。　　6、两层筛框设计；也有三层筛框的机型供客户选择。　　7、用于粉状或颗粒饲料的筛选和分级，也可用于饲料厂原料的初清，以及大、中型饲料厂二次粉碎后中间产品的分级应用　　化工、冶金、矿业、饲料业、食品等行业。技术参数　　FYBS系列方型摇摆筛尺寸及技术参数型号FYBS-50FYBS-800FYBS-1000FYBS-1300FYBS-1500FYBS-1600筛面长*宽（mm*mm）1200*5001500*8003000*10002500*13003000*15003200*1600筛面层数（层）1-21-21-21-21-21-2回转半径（mm）33030323535配用动力（KW）0.41.52.2334产量（吨）1-33-88-1212-1812-1825-30　　方形摇摆筛的组成结构　　方形摇摆筛又称往复筛，具有高精度大产量的高 效筛分设备；传动方式为仿人工式，运动轨迹为向前向左右画椭圆形轨迹，使物料贴近网面，在筛网上面采用椭圆曲线运动，驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。使物料在筛面上停留时间长久，从而达到有效筛分。筛机起动后，筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作平面回旋式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作　　方形摇摆筛的维修保养　　1.摇摆筛在进行开机之前，需要检查筛面上物料的振动状态，并保证物料通道的畅通运行。　　2.为了确保摇摆筛工作状态良好，应定期检查筛选效率和设备运行状态。经常检查喂料机构和清理筛面，使筛孔通畅率保持在80％以上；检查清理橡皮球是否磨损，必要时进行更换，以保持筛面具有足够的自清能力。　　3.正确调节摇摆筛的喂料装置，使物料层按筛面宽度均匀稳定地进入工作筛面；避免物料集中于筛面局部位置，影响筛理效果。　　4.如果摇摆筛带有除尘装置，开机顺序为先开相关风机，然后启动振动机构，待设备运行平稳后再开始进料正常工作。　　5.摇摆筛在使用中，它的主要磨损部件就是筛网，因此筛网的检查是非常重要的，并在日常的检修中，对筛网进行及时的更换维维修

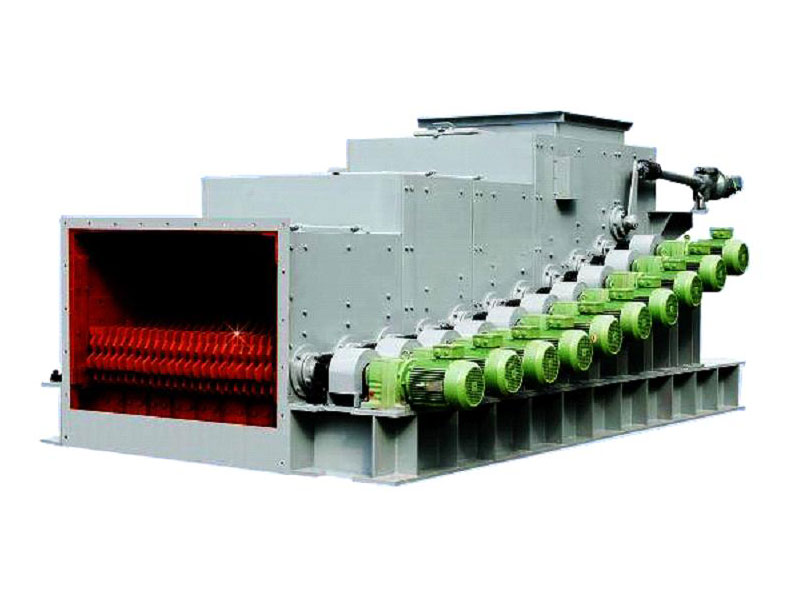

　　ZXS系列正弦筛是一种煤炭、电力、治金、水泥、矿山等行业固体物料的筛选设备，已广泛用于煤矿、洗煤厂、火力发电厂中用于煤炭的干法分级。特别适用于13mm-80mm粒度分级。　　工作原理及结构特点：正弦筛的工作原理是菱形滚柱做圆周运动产生的轨迹—正弦波，正弦波的扰动原理，使蓖上（筛上）的料层扰动松散，利用圆形滚柱与菱形滚柱有机结合，组成筛区蓖对物料进行筛选，并在每个滚柱下面装有隐理式刮刀，可将粘在盘片上缠物和粘附物铲除，以保持筛孔通畅。用两级或多级带倾角的圆形滚柱与菱形滚柱组成筛体（筛板），煤流沿有倾角的筛体运动，使煤流均布在筛板上，有利于筛分，避免了堵煤、积煤和堵孔等不良现象的发生。在同质量，同粒度的筛分面积时，正弦筛的筛分效率比其它筛分设备高出40％-50％。具有处理能力大、透筛率高、工作时无振动的特点，可筛分含任何水分与粘度的物料，不粘、不堵、不卡、无噪音。　　技术参数：序号型号处理量筛孔电机功率10.8ZXS-150-20013-8015-1.121.0ZXS-180-35013-8018*1.531.2ZXS-200-50013-8020*2.241.4ZXS-200-65013-8020*2.251.6ZXS-250-80013-8025*3

　　产品详情介绍：　　ZSM系列煤粉筛是按照高炉喷吹工艺对煤粉筛分的特殊要求研制的煤粉系列专用振动筛。高炉喷吹系统的煤粉经过煤粉振动筛在进入煤粉仓，可以杜绝木屑、纤维等杂物进入煤粉仓，从而确保了煤粉在管路中输送的正常进行。　　该系列煤粉筛具有筛分效果好、工作安全可靠、密封性能好、对基础的动负荷小等优点，已在冶金行业广为推广。　　工作原理及结构特点：　　该系列煤粉筛由筛箱、带观察口的密封罩、振动电机、隔振系统、底架等组成。筛箱由两台相同的振动电机作反方向自同步旋转，使整个参振体作直线振动。筛面为不锈钢编制筛网，用勾板拉紧。煤粉从入料口落入筛箱后，迅速松散，透筛、木屑、纤维等杂物留在筛网上部，定期由人工清理。　　技术参数：型号粒度mm筛分能力t/h防爆振动电机型号电压功率ZSM-0.4*1.2≤306YBZQ-5-43800.4*2ZSM-0.5*1.2≤307YBZQ-8-40.75*2ZSM-0.6*1.2≤308YBZQ-8-40.75*2ZSM-0.7*1.5≤5012YBZQ-10-61.0*2ZSM-0.8*1.6≤5014YBZQ-10-61.0*2ZSM-0.9*1.8≤5015YBZQ-10-61.0*2ZSM-0.9*2.4≤6016YBZQ-17-40.75*2ZSM-1.2*2.4≤6020YBZQ-20-62.0*2ZSM-1.2*3.0≤6024YBZQ-20-62.0*2ZSM-1.2*3.0≤6028YBZQ-30-62.0*2

　　工作原理：　　ZSL系列大型冷矿振动筛属于双轴直线振动筛，由两台电动机通过传动轴外拖动激振器作反向自同步旋转，使筛箱产生较大振幅的直线振动，电机不参振，这种振动筛具有生产能力大、工作可靠、振幅调节方便、传给基础的动负荷小等优点。已广泛用于冶金、矿山、煤炭、港口等工业部门，主要用于温度在150°C以下；冷烧结矿分级作业。　　结构特点：　　该系列振动筛由筛箱、激振器、支承弹簧、隔振架、二次隔振弹簧、电动机及其支架等组成。　　筛框部件由筛框、筛板及紧固装置组成。筛框侧板用整块优质钢板制造，侧板、加强筋板和横梁、激振器底架间的连接采用高强度螺栓与自锁式螺母或环槽铆钉连接，牢固可靠。　　激振器一般安装在筛框上部的两边侧板上。制成上振式结构，激振器也可布置在筛框的上部用万向联轴器连接，激振器采用迷宫环密封，干油润滑。该系列冷框筛筛板采用耐磨合金钢或不锈钢筛板，具有不变形，寿命长的特点。　　外形示意图：　　技术参数：型号给料粒度处理量电动机型号功率电压ZSL1860<200100-250Y200L-82*15380ZSL2060<200200-300Y200L-82*15ZSL2575<200250-400Y225S-82*18.5ZSL3070<300350-500Y225M-82*22ZSL3175<300450-600Y225M-82*22ZSL3090<300550-700Y280S-82*37

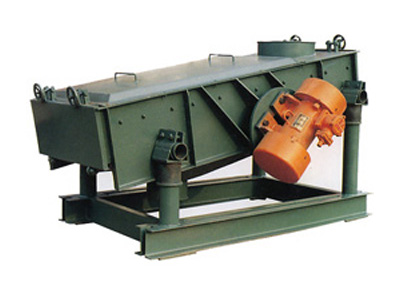

　　产品详情介绍：　　ZSG系列直线振动筛是一种新型筛分设备，具有效率高，磨损小，噪音低，寿命长，防污染，经济方便，节能美观等特点，广泛适用于矿山、冶金、煤炭、化工、火电、建材等行业的大中小颗粒物料的筛分作业。尤以冶金行业用途广泛，是高炉槽下、焦化厂、选矿厂常用的筛分设备，该机采用新型节能振动电机或激振器作振动源，橡胶弹簧支撑并隔振，具有处理量大、筛分效率高、筛网更换方便、安装及维修简单等优点。　　工作原理及结构特点：　　ZSG系列直线振动筛是利用振动电机或普通电机外拖动激振器，使筛体沿激振力方向作周期性往复振动物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。　　ZSG系列直线振动筛由振动源、筛体、筛网、减振装置和底托组成，筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。　　配振动电机示意图：　　配激振器示意图：　　技术参数（配用振动电机）型号入筛粒度mm处理能力t/h配用振动电机电压V功率kwZSGB-1020≤15010-180YZO-17-4380V0.75*2ZSGB-1224≤25010-200YZO-20-62.0*2ZSGB-103015-250YZO-20-62.0*2ZSGB-123020-300YZO-30-62.5*2ZSGB-153020-350YZO-50-63.7*2ZSGB-1020≤15010-180YZO-20-62.0*2ZSGB-1224≤25010-200YZO-30-62.5*2ZSGB-103015-250YZO-30-62.5*2 技术参数（配用激振器）型号入筛粒度（mm）处理能力（t/h）激振器型号电机型号功率（kw）电压（V）ZSGB-15*36<20050-360CJZ-130-6Y132M1-62*4.0380ZSGB-15*4050-400CJZ-160-6Y132M2-62*5.5ZSGB-18*3660-460CJZ-100-6Y132M2-62*5.5ZSGB-15*5070-400CJZ-160-6Y132M2-62*5.5ZSGB-18*4880-500CJZ-130-6Y132M2-62*5.5ZSGB-20*4080-560CJZ-130-6Y132M2-62*5.5ZSGB-20*5090-600CJZ-160-6Y132M-62*7.5ZSGB-15*3650-360CJZ-160-6Y132M2-62*5.5ZSGB-15*4050-400CJZ-160-6Y132M2-62*5.5ZSGB-18*3660-460CJZ-100-6Y132M2-62*5.5ZSGB-15*5070-400CJZ-180-6Y132M2-62*5.5ZSGB-18*4880-500CJZ-130-6Y132M2-82*7.5ZSGB-20*4080-560CJZ-130-6Y132M2-82*7.5ZSGB-20*5090-600CJZ-160-6Y132L-82*11

　　上振式、下振式振动筛是我公司根据客户需求，使用空间特性设计制造振动筛，根据客户需求和物料处理要求不同其筛分形式可分为直线筛、圆振筛等不同的筛分模式，且均不会出现混料、堵孔现象。　　上振式、下振式振动筛的区分在于振动器安装位置不同，振动器一般安装在筛框上部的两边侧板上，称为上振式振动筛。振动器安装在筛框的下方的称为下振式振动筛。同一串振动器之间采用万向联轴器连接。振动器采用迷宫环密封。干油润滑。　　该系列筛主要由筛箱、耐磨筛网、振动器及减振弹簧等组成，采用振动器为振动源。　　该系列筛机封闭性好，处理能力大，坚固耐用使用寿命长，非常便于维修和保养。适用于冶金矿山、煤炭、建材、电力、化工等行业，尤以冶金行业用途为广泛，是高炉糟下、焦化厂、选矿场常用的筛分机械。
