（1）设计背景

　　目前国内冶金行业建材行业所用小型振动筛多为整体振动或给料筛分一体机，而整机振动筛占80%市场，尤其冶金行业钢铁厂的高炉槽下筛分设备为多。其环保效果差，维修困难，已成为亟待解决的主要问题。为改观这些使用现场的环保效果及维护难度大的问题，我公司特推出双元直线环保筛，此设计已获得国家新型实用专 利（专 利号为:ZL 2019 2 0136192.7）

（2）双元直线环保筛简介

　　SZHS系列双元直线环保筛是我公司根据环保需求与人力资源紧缺条件下研制的一种小型环保筛分设备，适合处理量300t/h以下的工艺要求中使用。

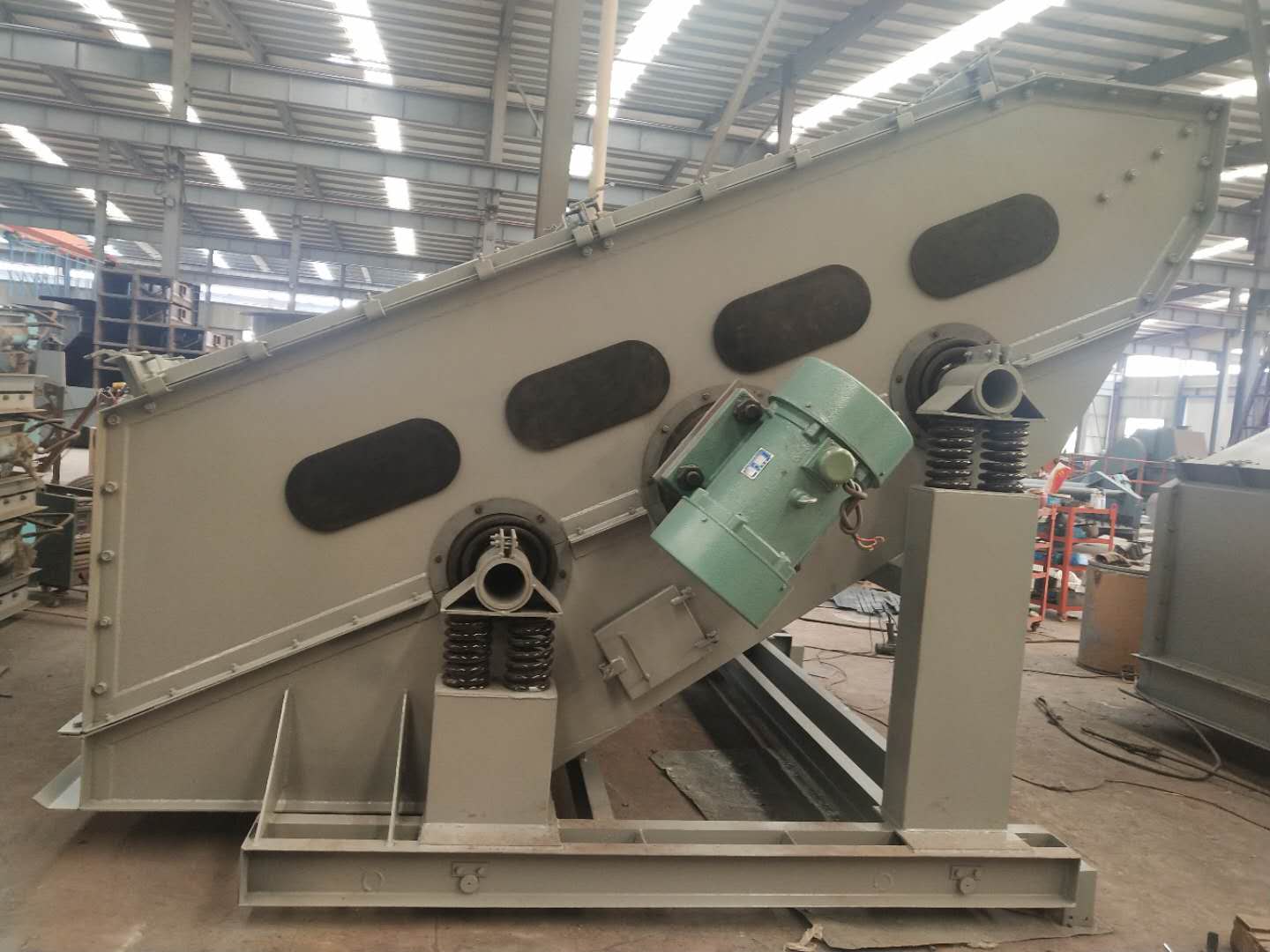

　　（3）结构

　　振动给料机与振动筛合二为一，振动给料机在进料口方向，筛分在出料口方向。给料筛分在同一静态密封空间完成工作。振动筛振源采用两台振动电机平行安装密封的筛箱两侧，结构简单，维修方便。

　　（4）工作原理

　　振动给料机有两台振动电机在反向转动状态下将物料输送至振动筛筛面上，振动筛筛网托轴两侧由两台平行的振动电机反向转动产生直线运动，将物料进行分级。

　　（5）结构优势特点

　　1.给料机与振动筛合二为一，整个给料机在振动筛的入料端的密封体内。给料机的振源在密封体的外部。通过橡胶软连接与密封罩连接，大大节省了高度空间。

　　2.振动给料机放置于振动筛内部，减少了灰尘外溢的缺点，将闸门溜槽直接插进振动筛入料口的给料机内，提高了环保效果。

　　3.整筛筛网振动，筛帮不参振，减小了参振质量，降低了对楼板的冲击。

　　4.振源置于筛箱外侧，拆卸方便，节省人工成本。

　　5.参振质量小，电机功率小，能耗低。

　　6.振源置于筛箱外侧，灰尘不易进入轴承室，延长了轴承使用寿命。

　　7.给料系统被密封在振动筛进料端，物料从矿槽落料闸门到给料口，再到振动筛及其筛上物出料端落料溜槽以及筛下物到落料漏斗及溜槽，实现了全部硬连接密封。无灰尘外溢点，可以减少高炉槽下筛分系统除尘口，更大程度节省了所有振动筛的除尘耗能以及环保设备维修材料成本和人工成本。

　　8.双源直线环保筛与给料环保一体机相比更加人性化设计维修简单便捷。
