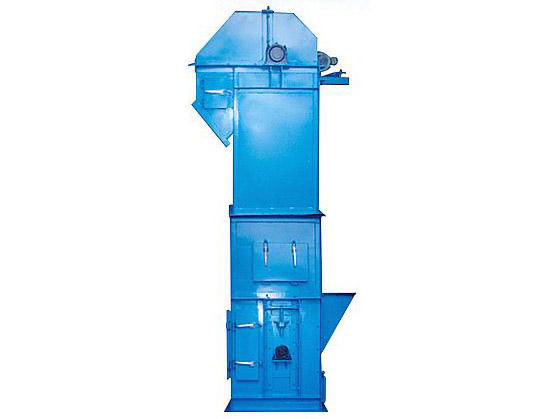

NE型板链式斗式提升机

  产品介绍  NE型板链斗式提升机是引进国外技术而研制的新型提升产品,适用于粉状、颗粒状、小块状磨琢性或无磨琢性物料的输送,如生料、水泥、煤、石灰石、干粘土、熟料等,物料温度控制在250℃以下。该系列提升机采用流入式喂料,诱导式卸料。链条是合金钢强度高板式链条,耐磨可靠,驱动部分采用硬齿面减速器。当物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE型板链斗士提升机主要技术参数均符合机械部标准(JB3926-85)。由于节能效率高,NE型板链斗式提升机正在逐步替代HL型斗式提升机。  诚信振动生产的NE系列板链式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。  工作原理  NE提升机由运动部件回绕在上部驱动链轮和下部的改向链轮上,在驱动装置作用下,驱动链轮带动牵引构件和料斗作回转性的循环运动。物料将由下部进料口喂入各料斗,当物料被提升到上链轮时,在重力和离心力的作用下由出料口卸出。  主要结构  NE提升机是应用广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。  1、NE提升机由运行部件、提升机机头、提升机机座、壳体组成。  2、运行部件由料斗和套筒滚子链条组成,NE15、NE30采用单排链,NE50-NE800采用双排链。  3、提升机机头由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。驱动装置由电机、减速机、联轴器、传动链条等组成。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。左装:面对喂料口,驱动装置布置在机壳左侧。右装:面对喂料口,驱动装置布置在机壳右侧。  4、提升机机座由壳体下部与张紧装置、改向链轮及进料口组成。张紧装置分螺旋式、弹簧式、重锤式。张紧装置安装在链轮的轴承上,行程一般0.2-0.5m。  技术参数型号输送能力斗速主轴转速物料粒度料斗运行部件重量(m3/s)NE-l5150.515.54<402.525020327.53216.45<507300305356016.45<5015.730030564NE-l0011014.13<703540040089NE-15017014.13<7052.2600400112.3NE-20021010.9<10084.6600500134NE-30032010.9<100127.5600500188NE-4003808.3<120l 82.5700600205NE-5004707.1<120260.97007002236007.I<120330.27007002748006.2<140501.8800800313
    相关产品:
  • 振动输送机

  • 螺旋输送机

  • TD型皮带式斗式提升机

立即咨询

  产品介绍

  NE型板链斗式提升机是引进国外技术而研制的新型提升产品,适用于粉状、颗粒状、小块状磨琢性或无磨琢性物料的输送,如生料、水泥、煤、石灰石、干粘土、熟料等,物料温度控制在250℃以下。该系列提升机采用流入式喂料,诱导式卸料。链条是合金钢强度高板式链条,耐磨可靠,驱动部分采用硬齿面减速器。当物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE型板链斗士提升机主要技术参数均符合机械部标准(JB3926-85)。由于节能效率高,NE型板链斗式提升机正在逐步替代HL型斗式提升机。

  诚信振动生产的NE系列板链式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

  工作原理

  NE提升机由运动部件回绕在上部驱动链轮和下部的改向链轮上,在驱动装置作用下,驱动链轮带动牵引构件和料斗作回转性的循环运动。物料将由下部进料口喂入各料斗,当物料被提升到上链轮时,在重力和离心力的作用下由出料口卸出。

  主要结构

  NE提升机是应用广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。

  1、NE提升机由运行部件、提升机机头、提升机机座、壳体组成。

  2、运行部件由料斗和套筒滚子链条组成,NE15、NE30采用单排链,NE50-NE800采用双排链。

  3、提升机机头由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。驱动装置由电机、减速机、联轴器、传动链条等组成。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。左装:面对喂料口,驱动装置布置在机壳左侧。右装:面对喂料口,驱动装置布置在机壳右侧。

  4、提升机机座由壳体下部与张紧装置、改向链轮及进料口组成。张紧装置分螺旋式、弹簧式、重锤式。张紧装置安装在链轮的轴承上,行程一般0.2-0.5m。

  技术参数

型号

输送能力

斗速

主轴转速

物料粒度

料斗

运行部件重量


(m3/s)


NE-l5

15

0.5

15.54

<40

2.5

250

203

27.5


32

16.45

<50

7

300

305

35


60

16.45

<50

15.7

300

305

64


NE-l00

110

14.13

<70

35

400

400

89


NE-150

170

14.13

<70

52.2

600

400

112.3


NE-200

210

10.9

<100

84.6

600

500

134


NE-300

320

10.9

<100

127.5

600

500

188


NE-400

380

8.3

<120

l 82.5

700

600

205


NE-500

470

7.1

<120

260.9

700

700

223


600

7.I

<120

330.2

700

700

274


800

6.2

<140

501.8

800

800

313



实力厂家 · 现货直销

厂家直销、品质有保障,产品畅销全国各地,多次获得客户良好反馈

技术人才 · 实力团队

公司配备多名研发生产人才、拥有数十年的研发生产经验

经验丰富 · 高度认可

公司立足于业内多年,拥有丰富的行业经验,获得业界的高度认可

精心服务 · 放心售后

针对性的满足客户的需求,为客户提供量身定制的解决方案

客户案例

Customer case

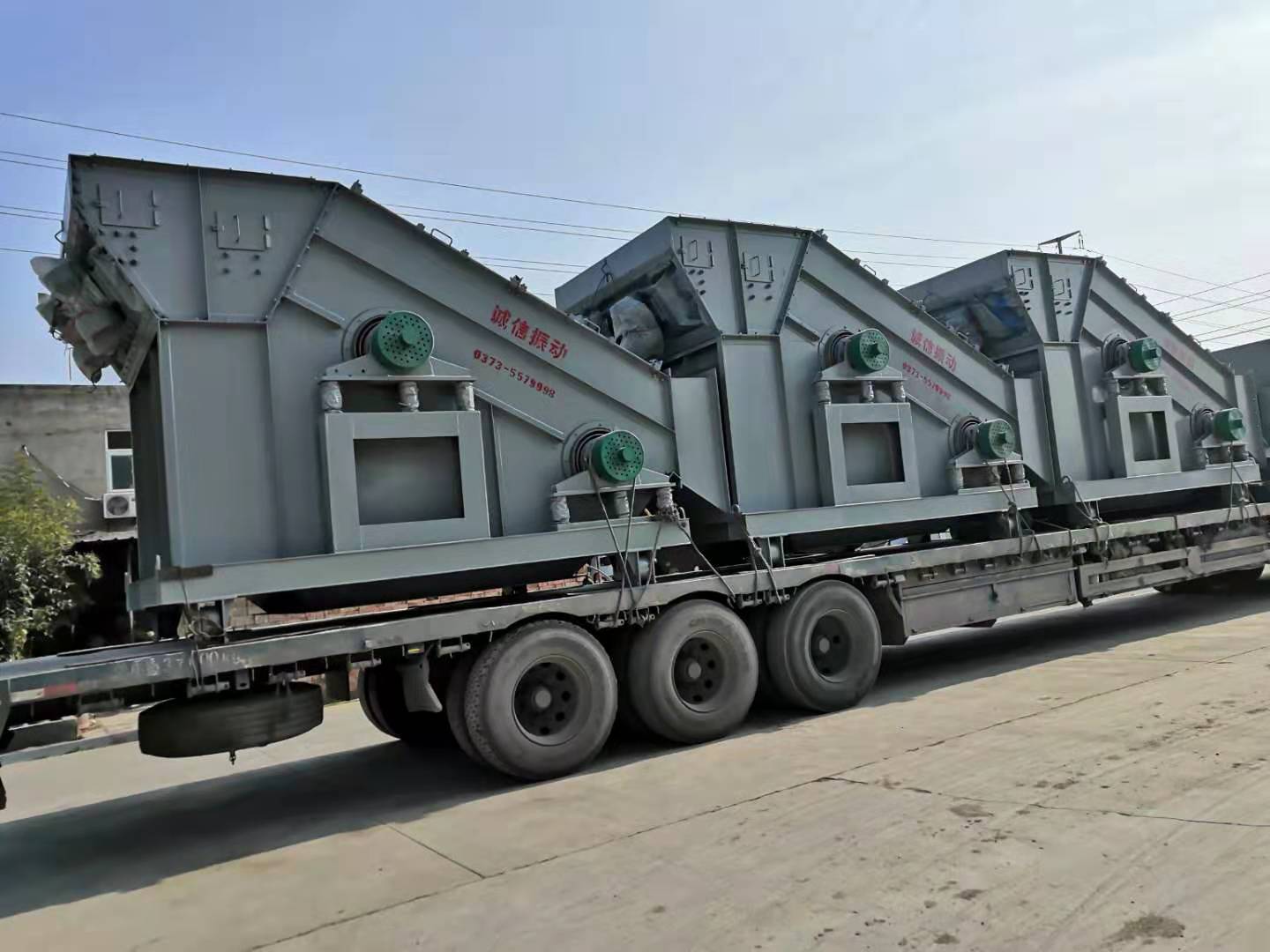

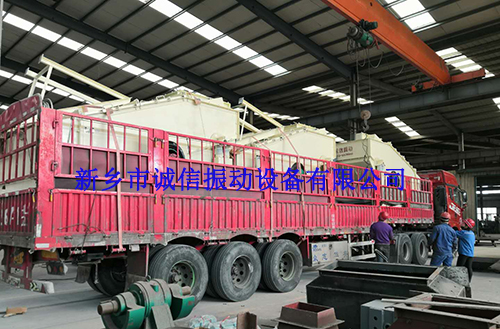

诚信振动发货通知

诚信振动新型优质节能给料环保一体筛发货了

沧州中铁多元筛发货通知

相关产品

Related products

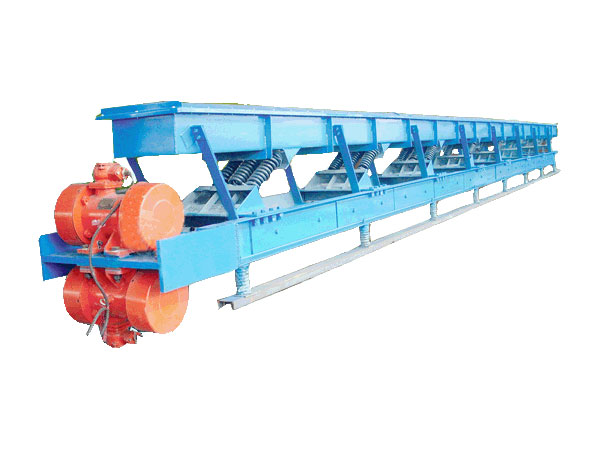

振动输送机

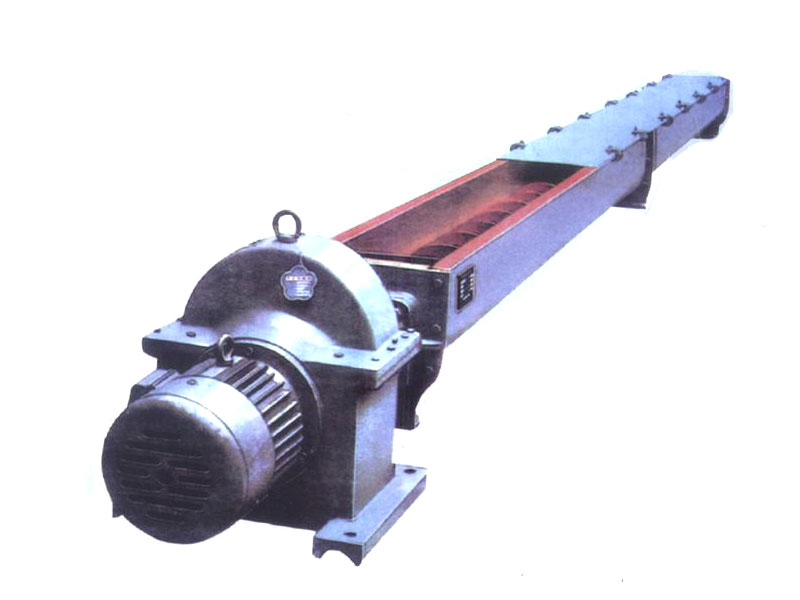

螺旋输送机

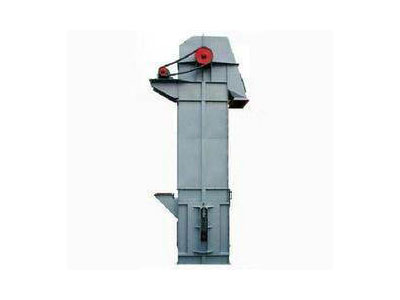

TD型皮带式斗式提升机

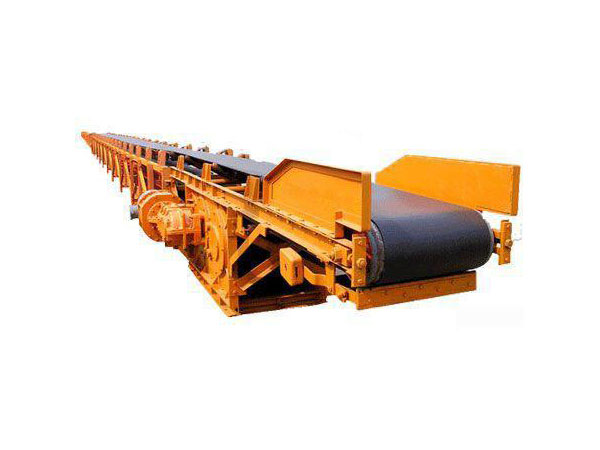

TD75带式输送机(或移动式)
